Zewnętrzna natynkowa oprawa sufitowa LED NORLYS Hitra DALI-2, 14,5 W, IP65, IK10
Seria NORLYS Hitra to kompaktowe, natynkowe oprawy sufitowe LED przeznaczone do zastosowań architektonicznych, komercyjnych i mieszkaniowych. Zintegrowany system LED o mocy 14,5 W zapewnia szeroki, symetryczny rozsył światła skierowanego w dół, a wytrzymała aluminiowa obudowa, stopień ochrony IP65 oraz sterowanie DALI-2 sprawiają, że oprawa doskonale nadaje się do oświetlania wejść, zadaszeń, tarasów, podcieni, ciągów komunikacyjnych i innych wymagających przestrzeni.
Hitra jest dostępna w trzech temperaturach barwowych oraz ośmiu kolorach obudowy malowanej proszkowo. Dzięki temu oprawę można precyzyjnie dopasować do elewacji, sufitu, kolorystyki wnętrza lub całej koncepcji oświetleniowej.
Najważniejsze cechy i dane techniczne

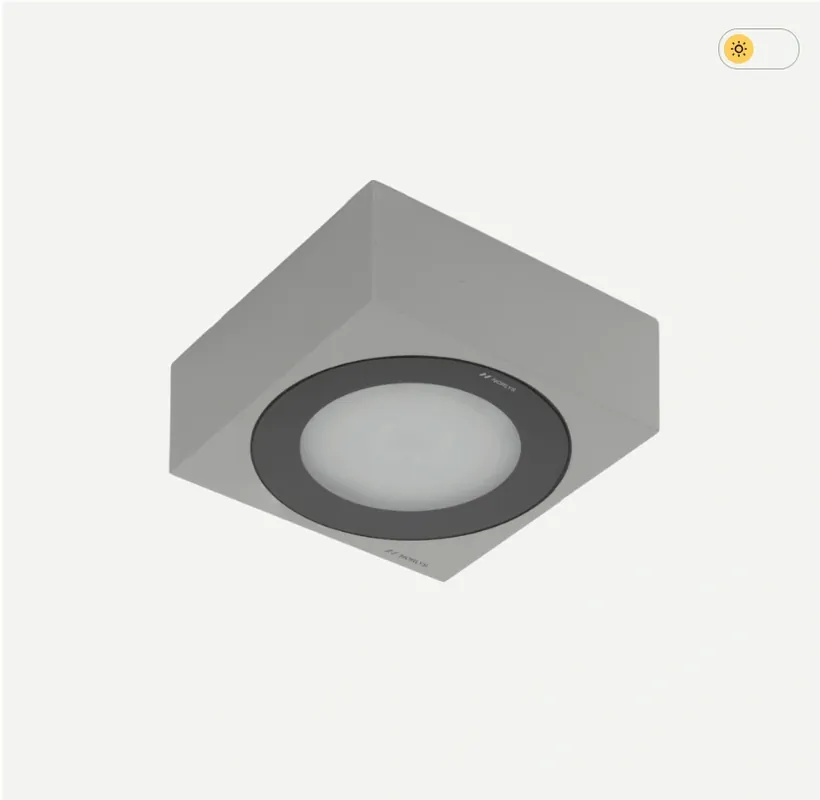

NORLYS Hitra to kwadratowa, natynkowa oprawa sufitowa o wymiarach 130 × 130 × 60 mm. Obudowa została wykonana z odlewanego aluminium malowanego proszkowo, a oprawę wyposażono w klosz z satynowanego szkła bezpiecznego oraz silikonową uszczelkę. Taka konstrukcja zapewnia wysoką odporność mechaniczną i równomiernie rozproszone, estetyczne światło.
Oprawa pobiera 14,5 W, w tym zintegrowany moduł LED o mocy 11,5 W oraz elektroniczny zasilacz DALI. W zależności od wybranej temperatury barwowej strumień świetlny oprawy wynosi:
| Temperatura barwowa | Seria | Strumień świetlny oprawy | Skuteczność świetlna |
|---|---|---|---|
| 2700 K, ciepła biel | Hitra 2461 | 1024 lm | 70,6 lm/W |
| 3000 K, ciepła biel | Hitra 2460 | 1063 lm | 73,3 lm/W |
| 4000 K, neutralna biel | Hitra 2462 | 1071 lm | 73,9 lm/W |
Wariant 2700 K tworzy najcieplejszą, najbardziej dekoracyjną atmosferę. Barwa 3000 K zapewnia zrównoważone, ciepłobiałe światło odpowiednie do obiektów mieszkalnych, hoteli i restauracji. Wersja 4000 K daje wyraźniejsze, bardziej funkcjonalne światło, które dobrze sprawdza się w budynkach biurowych, przy wejściach oraz w ciągach komunikacyjnych.
Wszystkie warianty mają współczynnik oddawania barw CRI 80, spójność barwy SDCM3 oraz współczynnik mocy PF 0,9.
Oprawa zapewnia symetryczne światło skierowane w dół i ma współczynnik ULOR 0%, co oznacza, że światło nie jest emitowane powyżej oprawy. Załączone wykresy fotometryczne wskazują na szeroki i rozproszony rozsył światła, odpowiedni do oświetlania stosunkowo dużej powierzchni.
Producent nie podaje jednej nominalnej wartości kąta świecenia. Dlatego bez potwierdzenia na podstawie pliku fotometrycznego LDT lub IES nie należy dodawać do parametrów produktu konkretnej wartości kąta rozsyłu światła.
Oprawa ma stopień ochrony IP65, zapewniający odporność na pył i strumienie wody, oraz klasę odporności mechanicznej IK10, oznaczającą bardzo wysoką odporność na uderzenia. Jest przeznaczona do zasilania napięciem 220–240 V AC i obsługuje sterowanie DALI-2/TD.
Dostępne kolory obudowy Hitra
Każdy wariant temperatury barwowej jest dostępny w ośmiu wersjach kolorystycznych:
| Kolor wykończenia | Oznaczenie | Przybliżony kolor RAL |
|---|---|---|
| Aluminium | AL | RAL 9006 |
| Biały | WH | RAL 9003 |
| Brąz miedziany | CB | RAL 8004 |
| Czarny | BL | RAL 9005 |
| Grafitowy | GR | RAL 7016 |
| Stal kortenowa | CS | zbliżony do RAL 8011 |
| Szary beżowy | GB | RAL 7006 |
| Szary cement | CG | RAL 7033 |
Pełny kod katalogowy powstaje przez połączenie numeru serii odpowiadającego temperaturze barwowej, oznaczenia koloru obudowy oraz końcówki 0009.
Przykładowo:
- 2461BL0009 oznacza wersję czarną o temperaturze barwowej 2700 K,
- 2462GR0009 oznacza wersję grafitową o temperaturze barwowej 4000 K.
Instrukcja montażu
Jak zamontować oprawę sufitową NORLYS Hitra?
Oprawę Hitra montuje się bezpośrednio na poziomym suficie lub innej odpowiedniej, poziomej powierzchni montażowej.
W pierwszej kolejności należy odłączyć zasilanie sieciowe i upewnić się, że w obwodzie nie występuje napięcie. Następnie należy zaznaczyć miejsca montażu, wykorzystując podstawę oprawy jako szablon.
Oprawa jest mocowana za pomocą dwóch otworów Ø5 mm w rozstawie 63 × 112 mm. Należy wywiercić otwory i dobrać śruby oraz kołki montażowe odpowiednie do rodzaju podłoża.
Do wnętrza oprawy należy wprowadzić przewód okrągły o średnicy zewnętrznej 7–10,5 mm. Następnie trzeba podłączyć przewody zasilające, przewód ochronny oraz przewody magistrali DALI zgodnie ze schematem dołączonym do produktu.
Zaciski umożliwiają podłączenie przewodów do 5 × 2,5 mm². Możliwe jest również wykonanie podłączenia przelotowego przewodami do 5 × 1,5 mm².
Po wykonaniu połączeń elektrycznych należy prawidłowo dokręcić przepust kablowy, sprawdzić ułożenie silikonowej uszczelki i równomiernie zamknąć obudowę, aby zachować stopień ochrony IP65. Następnie oprawę należy zaadresować i uruchomić w systemie DALI.
Do montażu będą zazwyczaj potrzebne:
- wiertarka,
- odpowiednie kołki i śruby,
- izolowany śrubokręt,
- ściągacz izolacji,
- próbnik lub miernik napięcia.
Ponieważ oprawa jest zasilana napięciem sieciowym i wykorzystuje przewody sterujące DALI, montaż powinien wykonać wykwalifikowany elektryk. Nie należy traktować instalacji jako prostego montażu typu DIY.
Zastosowanie oprawy NORLYS Hitra
Gdzie najlepiej sprawdzi się NORLYS Hitra?
Oprawa Hitra jest szczególnie odpowiednia do oświetlania:
- wejść do hoteli i restauracji,
- zadaszeń budynków biurowych,
- krytych tarasów,
- balkonów,
- podcieni i arkad,
- zewnętrznych korytarzy,
- wejść do budynków mieszkalnych,
- elewacji,
- zadaszonych przejść i ciągów komunikacyjnych.
Rozsył światła skierowany w dół zapewnia dobre oświetlenie przestrzeni bezpośrednio pod oprawą. Pomaga to poprawić widoczność przy drzwiach, na chodnikach, przejściach i trasach komunikacyjnych.
W hotelach i restauracjach warianty 2700 K lub 3000 K tworzą przyjazną atmosferę, bez nadmiernie chłodnego lub technicznego efektu. W budynkach biurowych, strefach wjazdowych do parkingów oraz obiektach komercyjnych wersja 4000 K zapewnia lepszą widoczność i bardziej funkcjonalny charakter oświetlenia.
Klasy IP65 i IK10 sprawiają, że Hitra dobrze nadaje się również do miejsc narażonych na wilgoć, zabrudzenia lub przypadkowe uderzenia, w których standardowe oprawy dekoracyjne mogłyby okazać się zbyt delikatne.
Oprawa może być także stosowana w wilgotnych pomieszczeniach wewnętrznych, pomieszczeniach gospodarczych oraz w odpowiednich strefach łazienkowych, pod warunkiem zachowania lokalnych wymagań dotyczących instalacji elektrycznych.
W salonach, kuchniach i eleganckich wnętrzach mieszkalnych Hitra najlepiej sprawdzi się tam, gdzie zamiast dekoracyjnej lampy wiszącej lub wpuszczanego reflektora preferowana jest kompaktowa, architektoniczna oprawa natynkowa.
Zalety i kompatybilność z systemem DALI
Zintegrowany zasilacz DALI-2 umożliwia indywidualne adresowanie, grupowanie i ściemnianie opraw oraz przypisywanie ich do zaprogramowanych scen świetlnych.
Dzięki temu NORLYS Hitra może być stosowana w profesjonalnych instalacjach automatyki budynkowej, w których oświetlenie reaguje na:
- harmonogramy czasowe,
- czujniki obecności,
- czujniki natężenia światła,
- polecenia z centralnego systemu zarządzania,
- zaprogramowane sceny oświetleniowe.
Oprawa nie jest natywnie kompatybilna z systemami 1–10 V ani Casambi. Integracja z instalacją Casambi wymaga zastosowania odpowiedniego zewnętrznego interfejsu lub bramki Casambi–DALI. Bez dodatkowego urządzenia nie należy opisywać tego modelu jako bezpośrednio kompatybilnego z Casambi.
Deklarowana trwałość zasilacza wynosi 100 000 godzin. Zarówno moduł LED, jak i osprzęt sterujący mogą zostać wymienione przez profesjonalny serwis. Taka konstrukcja może ograniczyć ilość odpadów i wydłużyć okres użytkowania kompletnej oprawy w porównaniu z całkowicie zamkniętymi, nienaprawialnymi produktami LED.
Skuteczność świetlna na poziomie około 71–74 lm/W jest poprawna, ale nie należy do najwyższych w porównaniu z typowo technicznymi oprawami LED. Główne zalety serii Hitra to solidna obudowa, odporność na uderzenia, równomiernie rozproszone światło, szeroki wybór architektonicznych kolorów oraz profesjonalne sterowanie DALI-2, a nie maksymalna liczba lumenów z jednego wata.
Wybierz oprawę sufitową LED NORLYS Hitra
NORLYS Hitra łączy minimalistyczne wzornictwo inspirowane stylem skandynawskim, trwałą konstrukcję do zastosowań zewnętrznych oraz elastyczne sterowanie oświetleniem DALI-2 w jednej kompaktowej oprawie.
Dzięki trzem temperaturom barwowym i ośmiu kolorom obudowy może być stosowana zarówno w przytulnych przestrzeniach mieszkalnych, jak i w bardziej funkcjonalnej architekturze komercyjnej.
To bardzo dobry wybór dla klientów poszukujących trwałych lamp LED, estetycznego nowoczesnego oświetlenia oraz profesjonalnych rozwiązań do systemów DALI i Casambi, przy czym sterowanie Casambi wymaga zastosowania odpowiedniego zewnętrznego interfejsu.
Marka：Norlys
Symbol：2461AL
Certyfikat CE：Tak
Klasa ochronności [pol]：I
Klasa odporności IK [pol]：IK10
Materiał [pol]：Aluminium
Klosz：Szkło. Satynowany.
Długość [pol]：13 cm
Moc：14,5W
Moc źr. św.：11,5W
Napięcie [V]：220–240V
Prąd rozruchowy [pol]：6.7A/2.4us
Szerokość [pol]：13 cm
Wysokość [pol]：6 cm
Waga netto [pol]：1,10kg
Waga brutto [pol]：1,30kg
Zagrożenie fotobiologiczne [pol]：RG0 lub RG1
Źródło światła [pol]：LED
Strumień św. źródła：1995lm
Strumień św.：1024lm
Efektywność źródła światła [pol]：173,5lm/W
Efektywność oprawy：70,6lm/W
Współczynnik CRI [pol]：80
Barwa światła：4000K neutralna
2700K
Współczynnik mocy oprawy [pol]：PF 0,9
Kolor dominujący：aluminium
