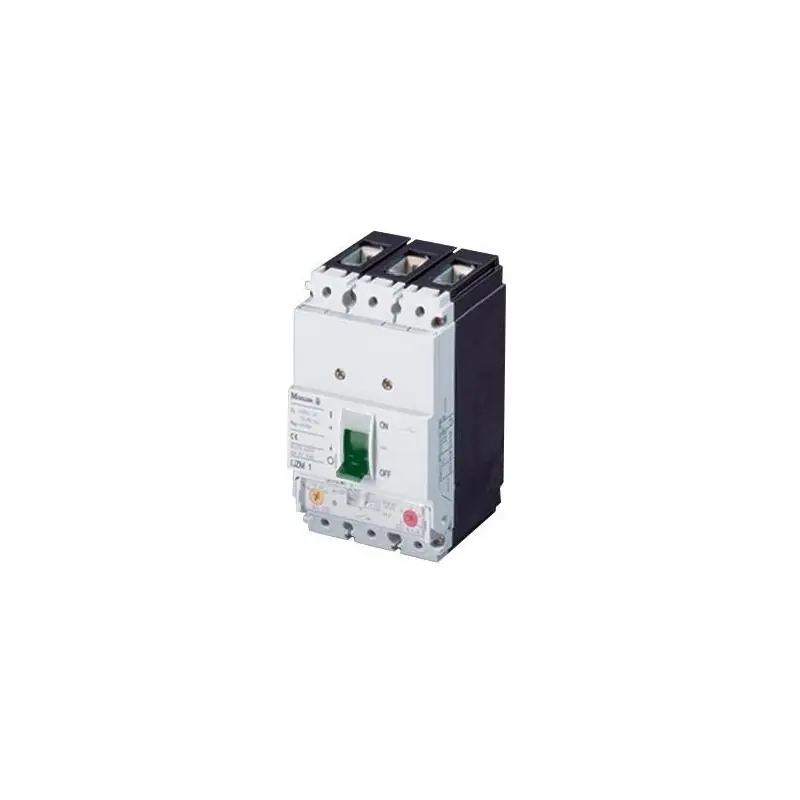

- Wyłączniki mocy LZM (Icu = 36 kA)
- Wyłączniki mocy LZM mają możliwość nastawy wyzwalacza nadprądowego i wyzwalacza zwarciowego.
- Brak obniżonych wartości znamionowych dla temp. do +50°C.
- Montaż w pionie, możliwość położenia o 90° we wszystkich kierunkach.
- Konstrukcja zgodnie z EN 60947-2
- Wyłączniki i rozłączniki o jednakowych wymiarach konstrukcyjnych.
- Możliwość dobudowy wyzwalaczy napięciowych.
- Styki pomocnicze dla sygnalizacji stanu wyłącznika / rozłącznika.
- Napędy: obrotowe montowane bezpośrednio na wyłączniku; obrotowe drzwiowe; zdalne.
Dane techniczne:
- Prąd znamionowy In [A]: 100
- Maksymalne napięcie pracy: 690V AC
- Kategoria przepięciowa: III/3
- Odporność na udar prądowy UImp: 6 kV
- Zakres nastaw wyzwalacza nadprądowego: 0,8 – 1 x In
- Zakres nastaw wyzwalacza zwarciowe: 6 – 10 x In
- Znamionowa graniczna zdolność wyłączania zwarcia Icu:
- – 240V – 55 kA
- – 400V – 36 kA
- Znamionowa robocza zdolność wyłączania zwarcia Ics:
- – 240V – 27,5 kA
- – 400V – 18 kA
- Trwałość:
- – mechaniczna: 10000 cykl.łącz.
- – elektryczna: 5000 cykl.łącz.
- Wysokość czoła: 45 mm
- Zaciski przyłączeniowe: skrzynkowe
- Przekrój przyłączeń (Cu):
- – przewód pojedynczy: 1 x 2.5-16 mm2; 2 x 2.5-16 mm2
- – przewód wielożyłowy: 1 x 25-70 mm2; 2 x 25 mm2
- Zakres temperatury otoczenia: -25 do +70 °C
- Montaż 4 szt. M4 lub na stand. szynie 35 mm za pom. płytki NZM1-XC35.
| Montaż | natynkowy |
