PRZEZNACZENIE
• Do metalowych i drewnianych ścianek konstrukcyjnych
• Do ścianek systemowych Geberit Duofix
• Do montażu w ściankach instalacyjnych o częściowej
wysokości lub wysokości pomieszczenia
• Do montażu w ściankach działowych na wysokość
pomieszczenia
• Do wysokości warstw podłogi 0–25 cm
• Do misek wiszących
CHARAKTERYSTYKA

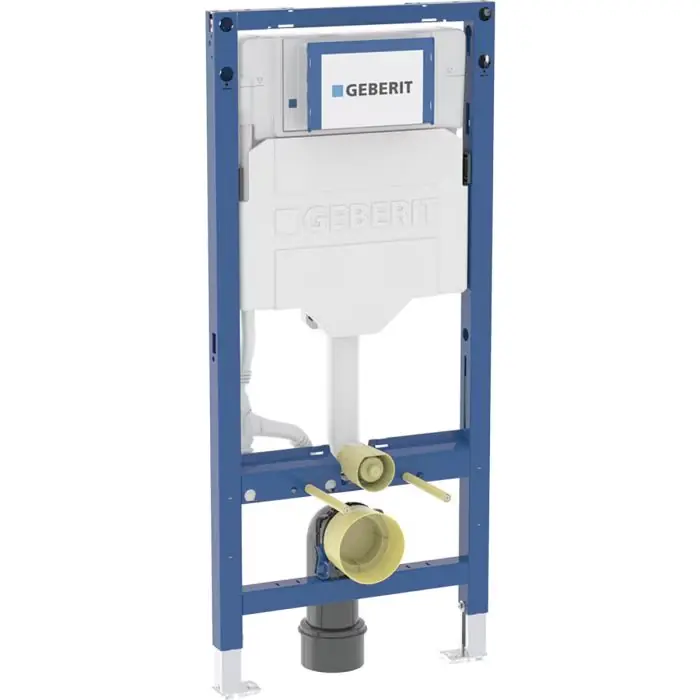

• Seria 2025
• Statyczna rama samonośna, zabezpieczona przed korozją
powłoką malowaną proszkowo
• Rama do wiszących misek WC o wymiarach przyłączeniowych
zgodnych z normą EN 33 i wysunięciu do 70 cm
• Z wysuwaną blachą do bocznego mocowania nad elementem
na profilach metalowych lub drewnianych bądź na elementach
konstrukcyjnych Geberit Duofix
• Alternatywna pozycja mocowania wspornika dystansowego
• Obrotowe stopy, odpowiednie do montażu w profilach U UW 50
i UW 75
• Stopy można zamontować w szynie systemowej Geberit Duofix
bez użycia narzędzi, bez dodatkowych komponentów
• Ocynkowane nogi montażowe, zabezpieczone przed korozją,
antypoślizgowe
• Kolano przyłączeniowe z możliwością montażu na różnych
głębokościach bez użycia narzędzi, zakres regulacji 45 mm
• Spłuczka podtynkowa Geberit Sigma 12 cm, z izolacją
przeciwroszeniową
• Do uruchamiania z przodu, nadaje się do spłukiwania
jednoilościowego, dwudzielnego i spłukiwania z funkcją „stop”
• W przypadku ustawień fabrycznych ponowne spłukiwanie
możliwe natychmiast
• Prace montażowe i serwisowe przy spłuczce podtynkowej bez
użycia narzędzi
• Przyłącze wody z tyłu lub na górze na środku
• Obudowa ochronna otworu rewizyjnego z możliwością
skrócenia, chroni przed wilgocią i zabrudzeniami
• Z peszlem ochronnym do dopływu dla toalet myjących Geberit
AquaClean i do przewodu przyłączeniowego
• Mocowanie przyłącza elektrycznego i Power & Connect Box
DANE TECHNICZNE
Ciśnienie 10–1000 kPa
Maks. temperatura wody 25 °C
Ustawienia fabryczne ilości
wody spłukującej
6 / 3 l
Zakres regulacji spłukiwania
dużą ilością wody
4 / 4.5 / 6 / 7.5 l
Zakres regulacji spłukiwania
małą ilością wody
2–4 l
Przepływ przy 3 bar 0.16 l/s
Minimalne ciśnienie przepływu 10 kPa
Przepływ obliczeniowy 0.09 l/s
Materiał Stal
ZAKRES DOSTAWY
• Przyłącze wody R 1/2″, typu MasterFix i MeplaFix, ze
zintegrowanym zaworem kątowym i pokrętłem
• Obudowa ochronna otworu rewizyjnego
• Zestaw przyłączeniowy do WC, ø 90 mm
• Kolano przyłączeniowe 90° z PE-HD, ø 90 mm
• Kielich przejściowy z PE-HD, ø 90 / 110 mm
• Materiały mocujące i ochronne
NALEZY DOKUPIC:
mate wygłuszającą
wsporniki 111.815.00.1 (montaż na płasko do ściany) lub wsporniki 111.835.00.1 (montaż narożny).
Przycisk należy dokupić osobno (szukaj w produktach poniżej pasujące do UP320)
Zastępuje nr art. 111.320.00.5
| Seria: | GEBERIT – STELAŻE PODTYNKOWE WC SIGMA |
|---|---|
| Producent: | Geberit |
| Numer katalogowy: | 111.320.00.6 |
| EAN: | 4064746029523 |
| Przycisk: | Brak |
| Przeznaczenie: | WC |
| Rodzaj montażu: | Standardowy |
| Do zabudowy: | Lekka (karton gips) |
| Głębokość montażu: | Powyżej 9cm |
| Wysokość: | 112 cm |
