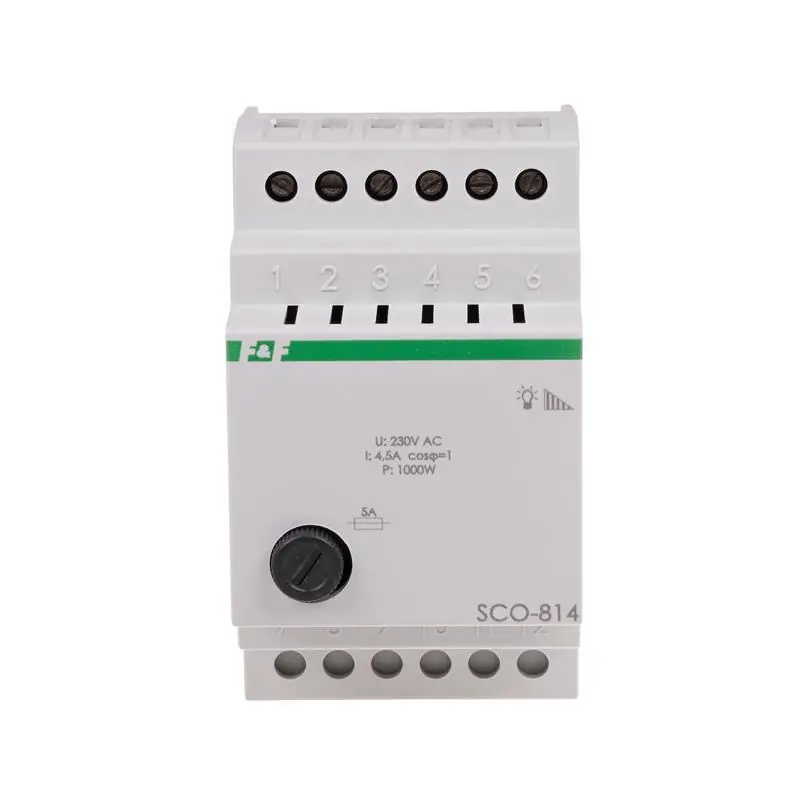

1000W. Na szyne 35mm.
Przeznaczenie:
Ściemniacz oświetlenia służy do załączania i wyłączania oświetlenia żarowego i halogenowego z możliwością regulacji natężenia tego oświetlenia za pomocą dowolnego włącznika chwilowego (dzwonkowego). SCO-814 może współpracować z przyciskami podświetlanymi. SCO można stosować do lamp halogenowych, również zasilanych poprzez zasilacz transformatorowy lub elektroniczny przystosowany do współpracy ze ściemniaczami.
Z niektórymi zasilaczami elektronicznymi ściemniacze mogą błędnie pracować (np. migotanie oświetlenia). Do niektórych typów należy podłączyć lampy halogenowe o łącznej mocy min. 50% wartości mocy nominalnej zasilacza.
Przed ostatecznym montażem zalecane jest wykonanie testów.
Działanie:
Załączenie oświetlenia następuje po impulsie prądu spowodowanym naciśnięciem włącznika chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie oświetlenia nastąpi po następnym impulsie. Przytrzymanie przycisku>1sek. umożliwia ustawienie żądanego natężenia oświetlenia (płynna pulsacja oświetlenia w pętli JAŚNIEJ→CIEMNIEJ→JAŚNIEJ).
Po każdym załączeniu oświetlenie powraca do uprzednio ustawionej jasności.
Oświetlenie może być sterowane za pomocą wielu przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.
Dane techniczne:
- zasilanie 230V AC
- prąd obciążenia
- maksymalna moc podłączonych żarówek 1000W
- impuls napięciowy sterujący
- pobór mocy 0,3W
- temperatura pracy -25÷25°C
- przyłącze zaciski śrubowe 2,5mm²
- wymiary 3 moduły (52,5mm)
- montaż na szynie 35mm
- zabezpieczenie nadprądowe wkładka topikowa WTA 5×20 5A
| Napięcie | 230V |
| Montaż | szyna DIN |
